螺紋式、法蘭盤式、快速式金屬軟管接頭介紹

　　金屬軟管接頭的材料通常與波紋管、網套的材料相同，多以不銹鋼為主。結構形式大體上分為螺旋式、法蘭盤式和快速式三大類：

　　1、螺紋式：

　　通徑為50毫米以下，在承受較高工作壓力的情況下，多以螺紋式為主，當擰緊螺紋以后，兩個接頭上的內、外錐度面緊密配合，實現密封。錐角 一般為60度，也有用74度的。該結構密封性好，但安裝時需保證兩個對接件的同心度。為了解決實際工程中經常見到的反復拆、裝和不易同心等問題，也可以 將接頭設計成錐面與球頭的配合。

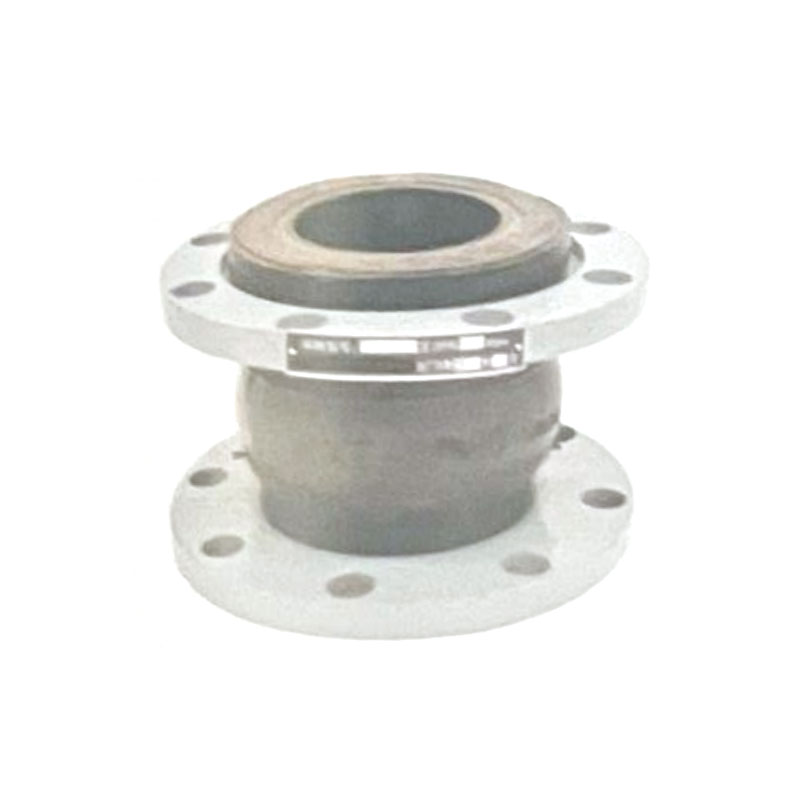

　　2、法蘭盤式：

　　通徑為25毫米以上，在承受一般工作壓力的情況下，以法蘭盤式為主，它以榫槽配合的形式進行密封。可沿徑向轉動，也可沿軸向滑動的活套法蘭盤在緊固螺栓拉力的作用下連接兩體。該結構密封性能良好，但加工難度大，密封面容易碰傷。在需要快卸的特殊場合，可以將固緊螺栓通過的 孔劃開，制成快卸式法蘭盤。

　　3、快速式：

　　通徑為100毫米以下，在要求快速裝卸的使用條件下，一般采用快速式。它常用氟塑料或特種橡膠制成的“O”形密封圈 密封。當手把搬動一定的角度以后，相當于多頭螺紋的爪指被鎖緊；“O”形密封圈被壓得越緊，其密封性能越好。該結構在火場、戰地及其它需快裝快卸的場合為適宜。在幾秒鐘的時間內，不需配用任何專用工具，就可以對接或拆開一組接頭。
